Altrohrzustände nach DWA-A 143 Teil 2 - [zurück]
Zustand I
Das Altrohr ist allein tragfähig - als Schäden kommen undichte Rohrverbindungen in Frage, außer Haarrissen sind in der Rohrwandung keine Risse vorhanden. Ebenso kann auch eine leichte Korrosion, wie z. B. bei Betonrohren, vorhanden sein.
Beispiel:

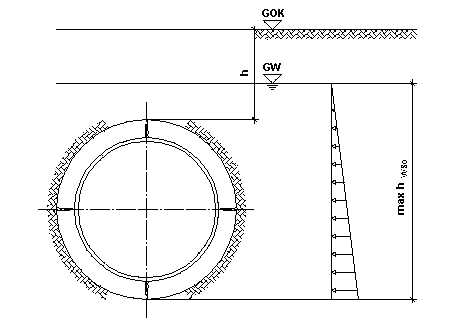

Zustand II
Das Altrohr-Boden-System ist allein tragfähig - als Schäden kommen z. B. Längsrisse mit geringer Altrohrverformung bei überprüfter seitlicher Bettung in Frage, die z. B. durch Rammsondierung oder auch Langzeitbeobachtung bestätigt sind.
Beispiel:
Zustand III
Das Altrohr-Boden-System ist langzeitig allein nicht mehr tragfähig - es sind bereits deutliche Verformungen aufgetreten, so dass der Liner gegenüber dem Zustand II auch durch Erd- und Verkehrslasten beansprucht wird.
Beispiel:
© Fotoaufnahmen aus Zustandsreferenzkatalog des Ministerium f. Umwelt, Raumordnung u. Landwirtschaft des Landes Nordrhein-Westfalen, Düsseldorf, September 1994
